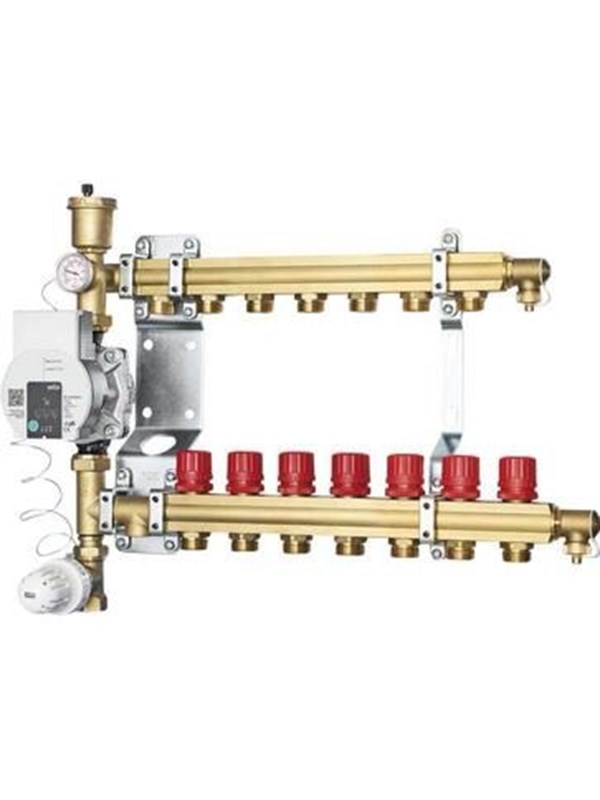

Roth shunt unit med 7 afgreninger

Anvendelse Roth ShuntUnit anvendes ved mindre gulvvarmeanlæg, både ved nybyggeri og renoveringsopgaver, og har en kapacitet op til 80 m2, afhængig af det reelle varmetab. Shunten anvendes på anlæg, hvor varmekilden giver højere fremløbstemperatur end der skal bruges på gulvvarmeanlægget.Roth ShuntUnit leveres med præmonterede fordelerrør med 5 afgreninger som er forberedt til montering af Roth rumregulering.Fordelerkoblinger indgår ikke, men kan leveres til almindelig anvendte dimensioner af gulvvarmerør.Roth ShuntUnit leveres komplet med A-mærket pumpe, termostatisk ventil, termometer, automatisk luftudlader, monteringsbeslag og præmonterede fordelerrør. Shunten er færdigsamlet med undtagelse af luftudlader, fremløbsventil og følerelement som ligger separat pakket i emballagen.Shunten kan anvendes som håndreguleret eller monteres med alle typer Roth gulvvarmeregulering.Den termostatiske ventil giver en enkel og præcis regulering af fremløbstemperaturen i gulvvarmeanlægget. Temperaturen indstilles på termostathovedet i området 20 - 60°C afhængig af varmetab og gulvkonstruktion.Shunten leveres med en A-mærket pumpe, som sikrer et minimalt elforbrug. Pumpen har en kapacitet på ca. 80 m2, helt afhængig af det reelle varmetab og de valgte gulvkonstruktioner. Pumpedelen er fabriksmonteret på venstre side af fordelerrøret, men kan nemt flyttes til højre sideMaks. driftstemperatur 95°CMaks. differenstryk 50 kPaMaks. driftstryk 6 barPumpe Wilo Yonos PARA RS15/6-RKAReguleringsområde 20 - 60°CTilslutning på primærside 1⁄2'' RGGevind på afgrening EURO 3⁄4'' udv.Materiale messing CW614Pakning EPDMMonteringsbeslag galvaniseret stålEl-tilslutning 230V med jord Roth Shuntunit-7
